防火门监控系统

第一节 防火门监控系统简介

   防火门监控系统是面向民用及公用建筑领域的新一代智能化系统，集防火门状态监控与执行机构一体化，系统具有高智能、多功能、高可靠性、适应性广等特点。广泛应用于商业、医院、学校、宾馆、住宅、剧院、展览馆、交通枢纽站、办公楼等各种场合。

   防火门是建筑内防火分区、防火间隔的重要组成部分。可有效阻止延期扩散、火势蔓延，可将大火情控制在预定范围内，同时又是人员安全疏散、消防员扑救火灾的必经关口。

   防火门的启闭在人员疏散中起到至关重要的作用。火灾时，收到防火门监控器的动作命令后对各执行机构进行调整，满足人员逃生、防火、防烟、现场消防指挥要求。因此，疏散通道途径的防火门状态信息，必须反馈至消防控制室或有人值守场所内的防火门监控器，使之处于联动受控状态。



第二节 防火门监控系统组成及系统主要功能

   防火门监控系统由防火门监控器FJ-500、防火门监控器分机FJ-500F、电动闭门器FB-100/65/85/100/120/150、分体式常开防火门监控模块FM-300/NO-FT、分体式常闭防火门监控模块FM-300/NC-FT、一体式常闭防火门监控模块FM-300/NC-YT及门磁开关组成。

满足： GB50016-2014《建筑设计防火规范》

       GB50116-2013《火灾自动报警系统设计规范》

       GB25506-2010《消防控制室通用技术要求》

       GB29364-2012《防火门监控器》

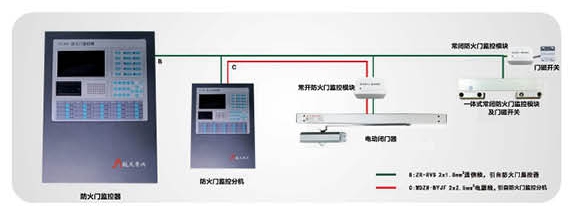

系统构成

   ■实时控制功能

   1 系统可与消防报警主机联动，集中控制其各终端设备，即：电动闭门器、防火门门磁开关的工作状态，并可设置自动或手动状态

   2 系统可分区单点控制各个电动闭门器、防火门门磁开关工作状态

• 集中监测功能

   1 防火门监控器集中显示监测疏散通道（常开、常闭）防火门的开启、关闭及故障状态

   2 监测其各终端设备即电动闭门器、防火门门磁开关工作状态，实时显示终端开路、短路等故障信号

• CRT图形显示功能

   1 PC机平台系统通过图形的方式来显示疏散门的状态信息，显示比较直观。还可以通过电子地图来显示通道的开闭状态，方便消防指挥及疏导调度

   2 嵌入式平台通过图表和字符的方式来显示疏散门的状态信息，以方便查询



第三节 防火门监控器



• 产品特性
•

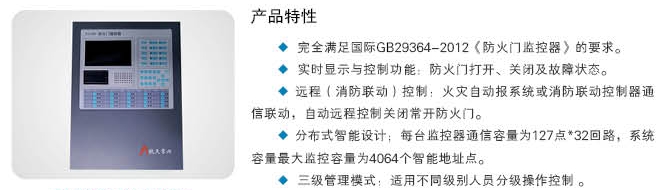

FJ-500防火门监控器

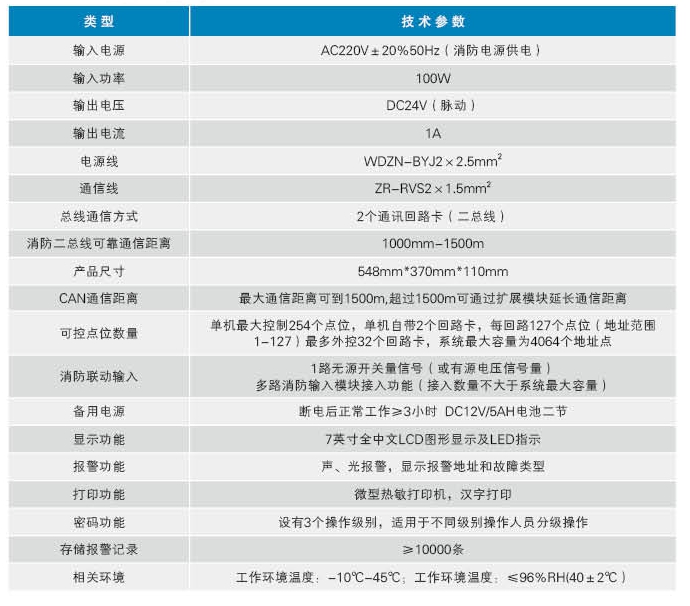

• 技术参数



第四节 防火门监控分机



• 产品特性

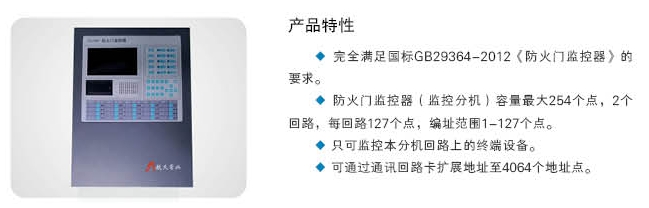

FJ-500F防火门监控器分机

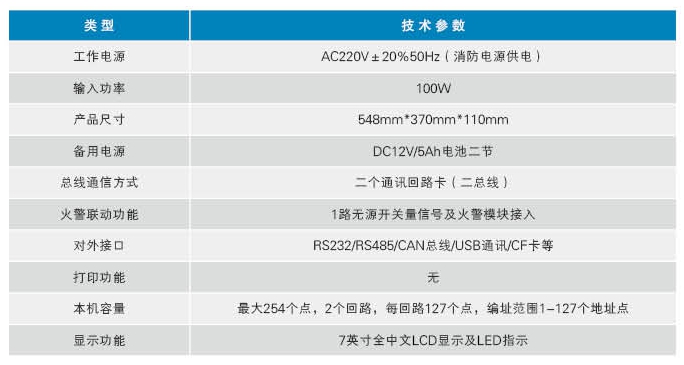

• 技术参数

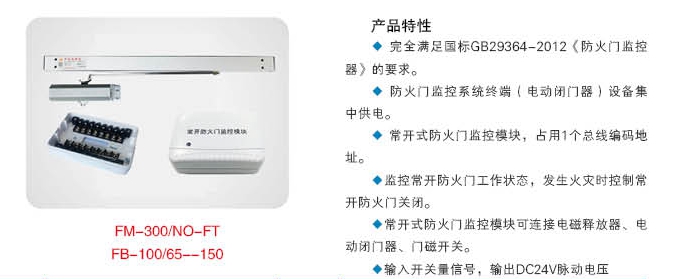

第五节 分体式常开防火门监控模块及电动闭门器



• 产品特性

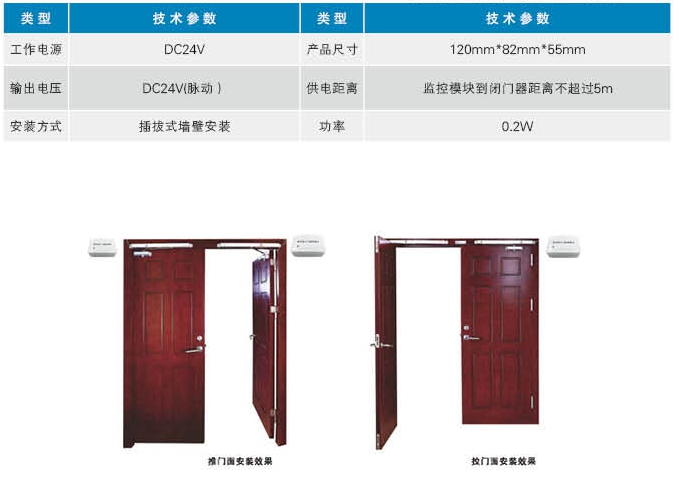

• 技术参数及安装效果



第六节 分体式常闭防火门监控模块及门磁开关



• 产品特性

FM-300/NC-FT分体式常闭防火门监控模块及门磁开关

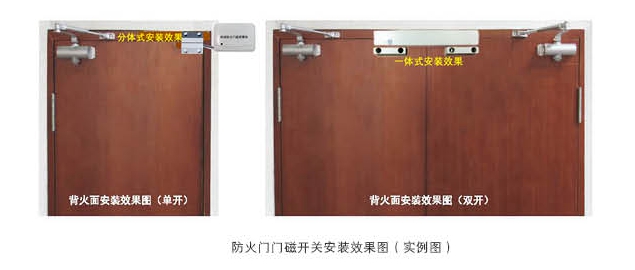

• 技术参数及安装效果图

第七节 一体式常闭防火门监控模块及门磁开关

• 产品特性

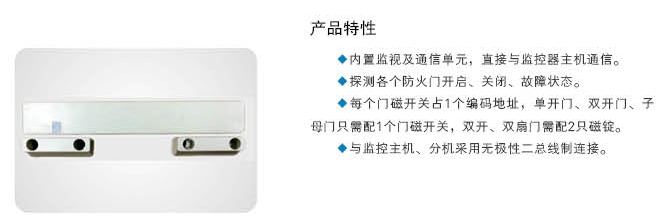

FM-300/NC-YT一体式常闭防火门监控模块及门磁开关

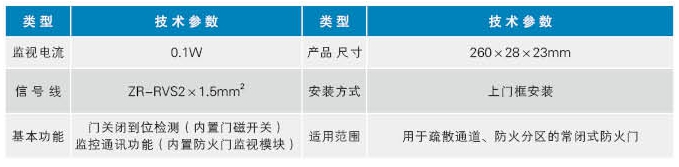

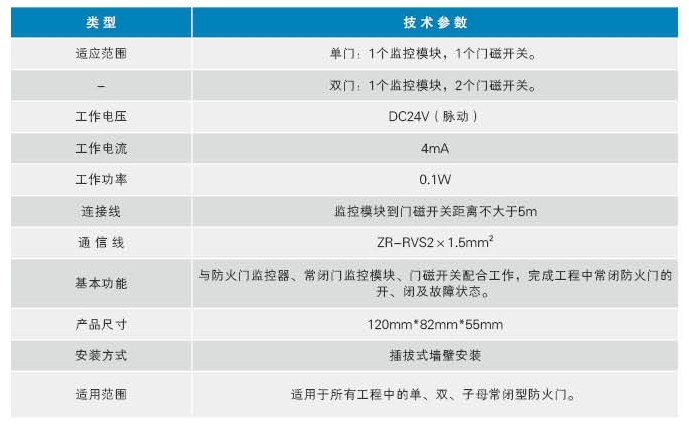

• 技术参数

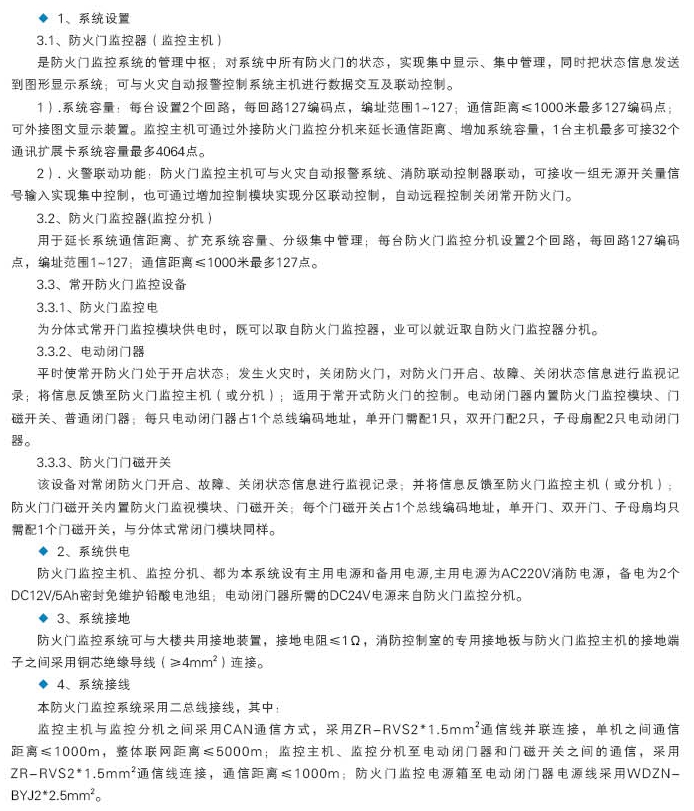

第八节 防火门监控系统设计说明

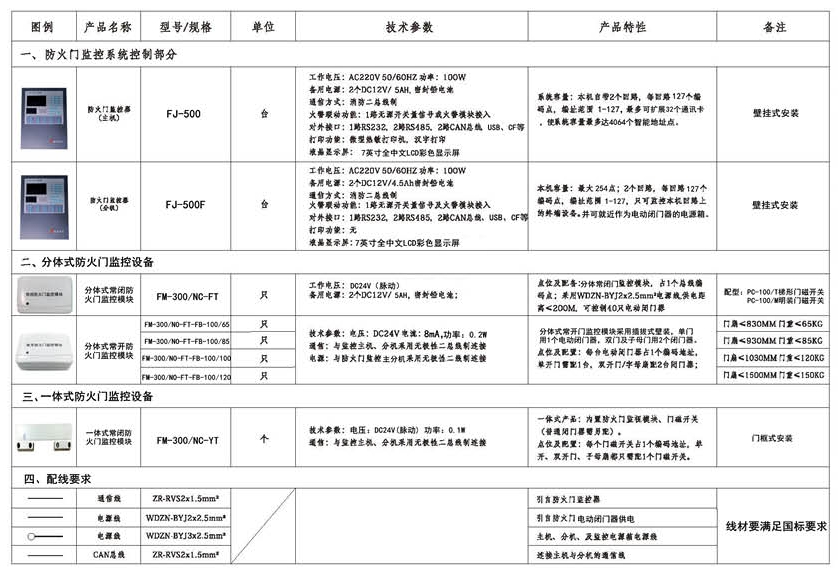

第九节 防火门监控系统选型表

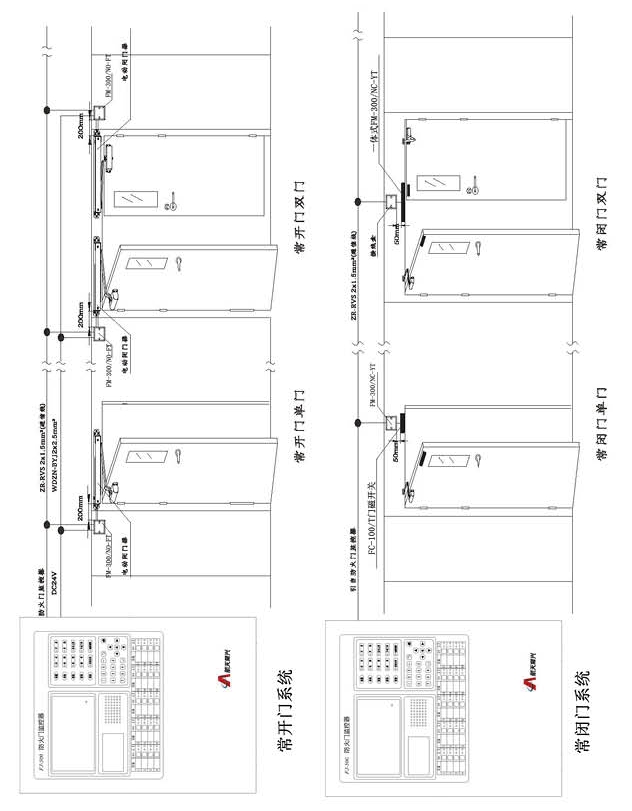

第十节 防火门监控系统布线图
