电气火灾监控系统（e火控系列）



第一节  e火控系列电气火灾监控系统简介

         航天常兴设计的 e 火控系列壁挂式电气火灾监控主机 为 4 个 RS485 通讯端口，最大可监控 512 台电气火灾监控探测器，一般项目一台主机即可。如果需要安装多台主机或者需要远程查看主机运行情况，可以采用集中监控的方式。

        电气火灾监控系统主要采用联网监控方式，对多个监控主机进行统一的集中监控管理，并通过网络连接，用户方监控负责人可以随时查看接入集中监控系统的主机运行情况及所监测线路的剩余电流值（或温度值），在出现报警后能够尽快了解情况，做出正确的应急指挥，以便减少损失。同时 e 火控系列电气火灾监控设备 也可以接入智能数据传输单元，运行于云平台大数据业务，实时在指挥部及微信端了解到系统的全部工况。

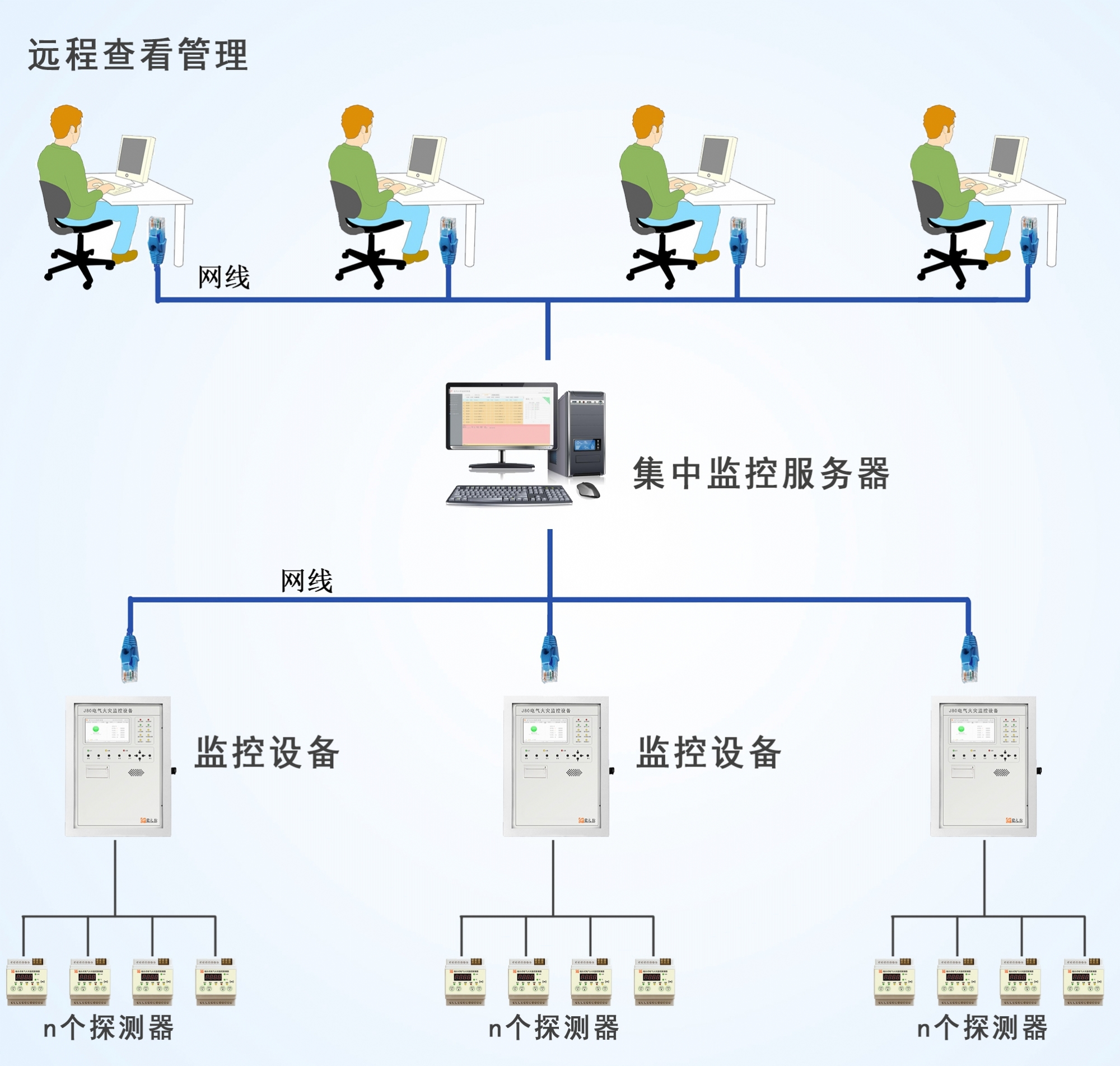

图1  e火控系列电气火灾监控系统图



第二节  产品特点和技术特性

   1. J80型电气火灾监控设备

        采用嵌入式系统及先进的图文管理、应用先进的调度算法来保证报警与故障信息能实时显示，具有可靠性高、功能性强，并具有良好的交互性。设备由7 英寸彩色触摸屏、微型热敏打印机、主板、按键及显示板、高分贝蜂鸣器、电池组、电源管理器及机箱等组成，机箱静电喷涂工业级塑粉美观大方。

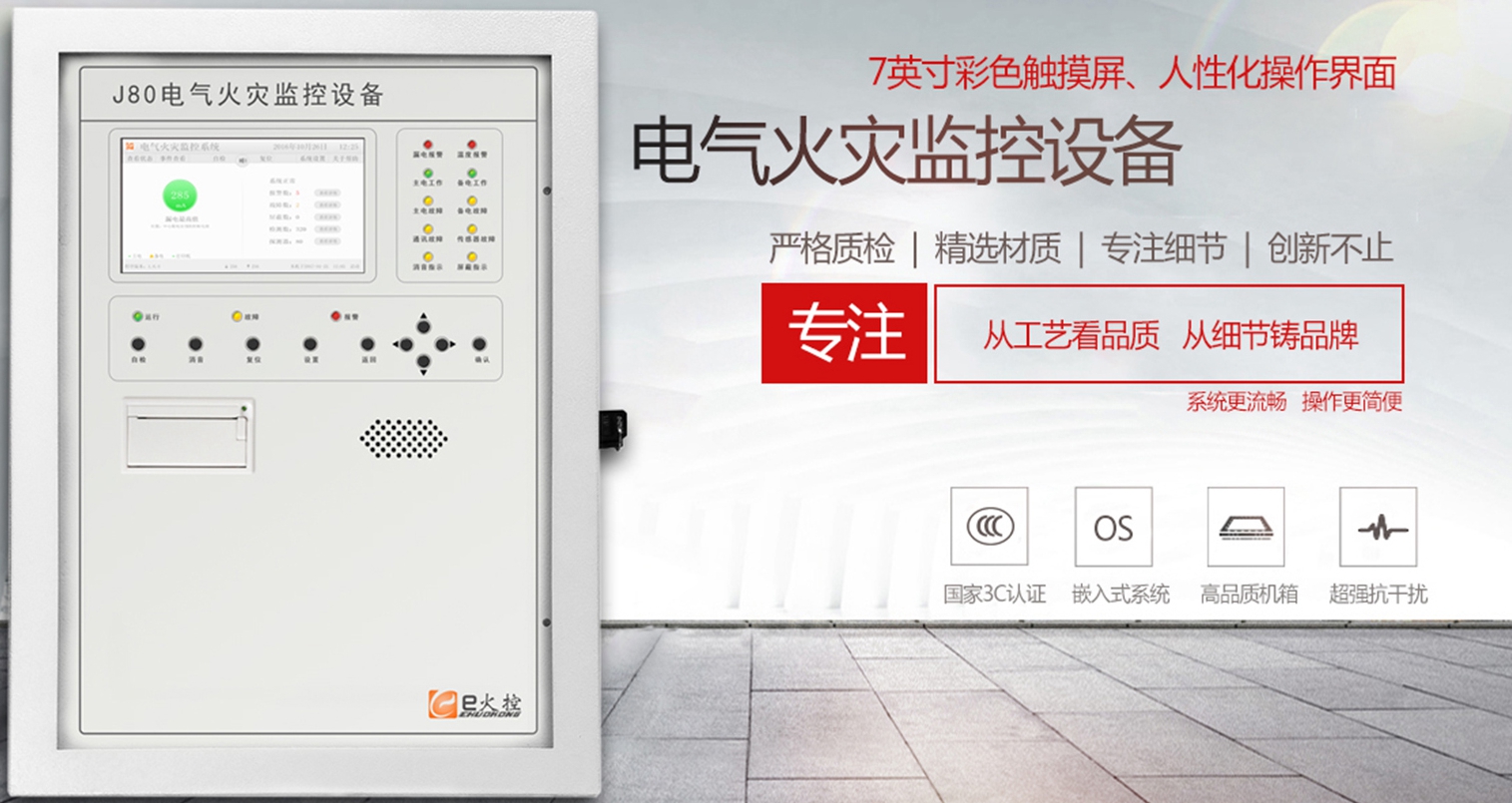

• 图2  J80 型电气火灾监控设备
•
• ● 产品型号：J80                                             ● 产品名称：电气火灾监控设备
• ● 工作电压：AC220V/50Hz                            ● 备电电压：DC24V
• ● 环境温度：-10℃--40℃                                ● 通讯接口：4路RS485/1路网口
• ● 通讯回路：4回路                                          ● 监控容量：最大2048点位
• ● 报警输出：无源触点(AC220V/5A)                ● 故障输出：无源触点（AC220V/5A）
• ● 安装方式：壁挂式                                        ● 执行标准：BB14287.1-2014
• ● 外形尺寸：500mm*370mm*107mm               ● 机箱材料：金属喷塑

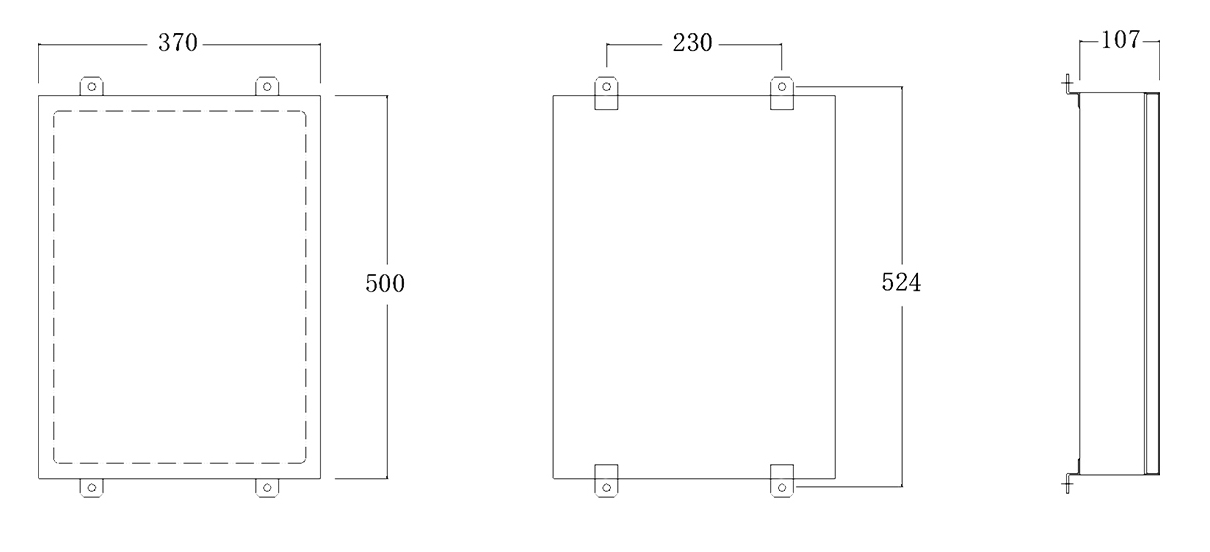

图3  J80 外形尺寸

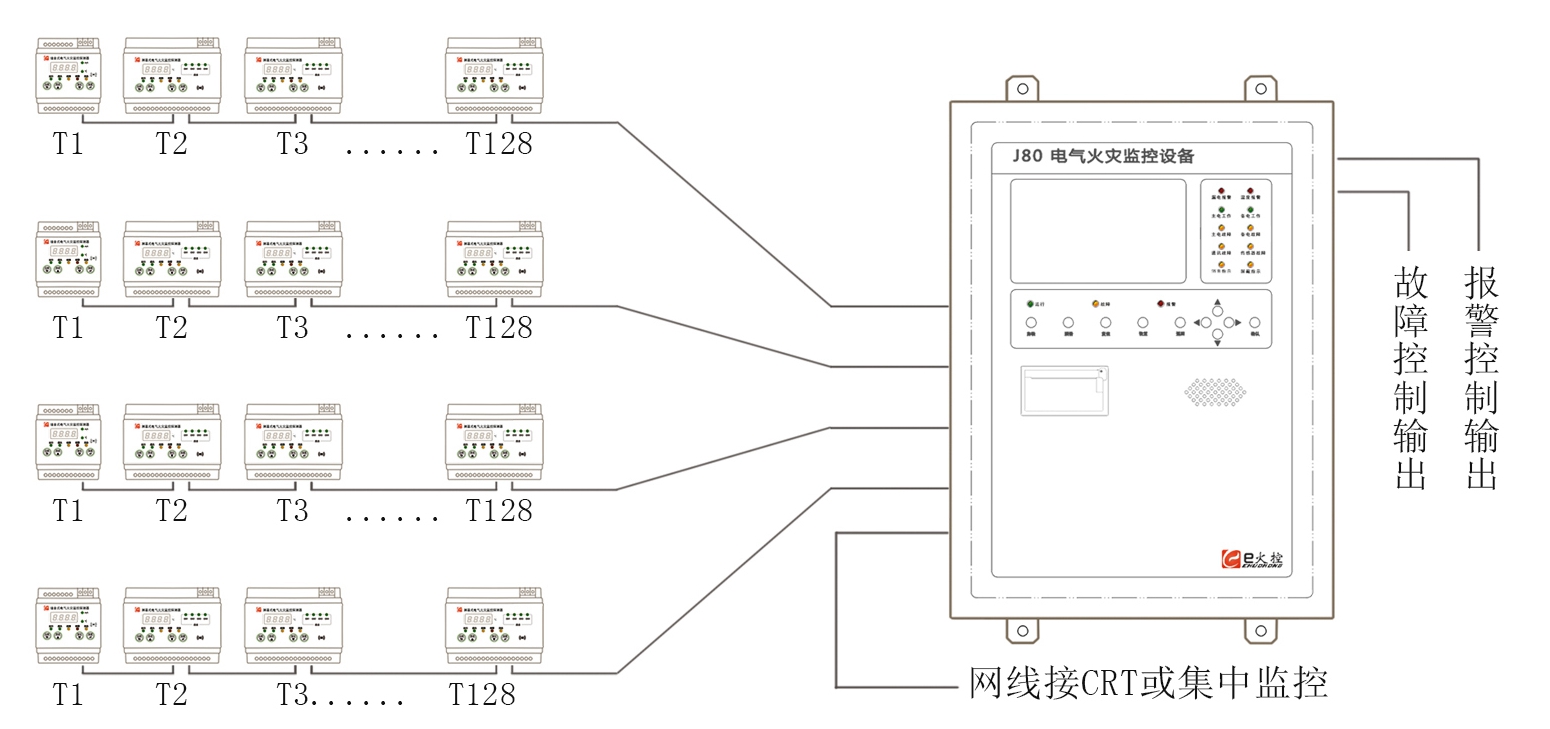

图4  系统构成

安装说明

     ● 监控设备一般安装在消防中控室，采用壁挂式安装，距地面1.4米左右。具体根据现场实际情况调整

     ● 用4只膨胀螺栓将监控设备固定在墙壁上，确保牢固，主机的出线应铺设线槽或线管以保护线缆同时确保美观

     ● 打开主机面板，可以看到主、备电开关、接线端子



 2. T204L剩余电流式电气火灾监控探测器、T204W测温式电气火灾监控探测器

       新一代智能型电气火灾监控探测器，可同时监测4条工程配电线路的剩余电流值或温度值，可独立显示独立工作，也可同时接入J80电气火灾监控设备。

       特点：探测器自身故障诊断、报警精度高、可靠性强（能有效防止漏报、误报）、集小型化、多功能、简单实用、安装便利等。

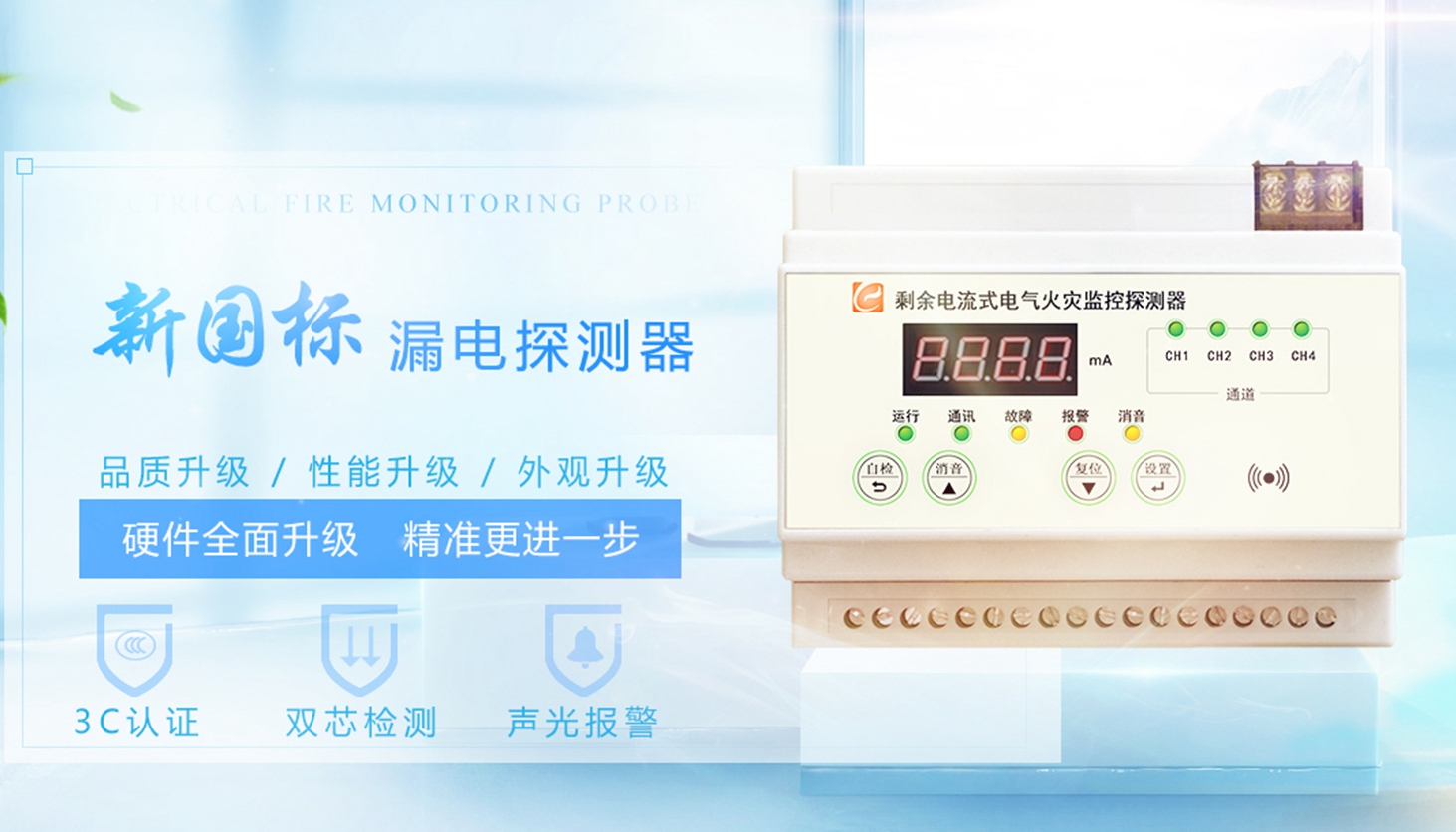

图5  剩余电流式 / 测温式电气火灾监控探测器



●产品型号：T204L/T204W                                ●产品名称：剩余电流式 / 测温式电气火灾监控探测器

●工作电压：AC220V/50Hz                                ●探测容量：4只互感器/4只温度传感器

●环境温度：-10℃-40℃                                     ●通讯接口：RS485

●报警设定：100-999mA 、1mA步进                 ●报警输出：无源触点（AC220V5A）

●故障输出：无源触点（AC220V5A）                 ●暗装方式：标准导轨式安装

●执行标准：GB14287.2/3-2014                             ●外形尺寸：107mm*89mm*58.7mm

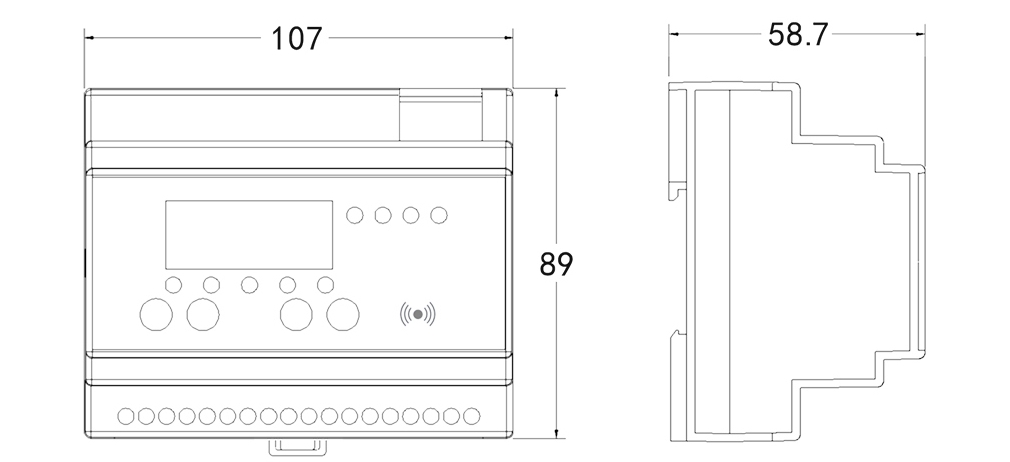

图6  外形尺寸

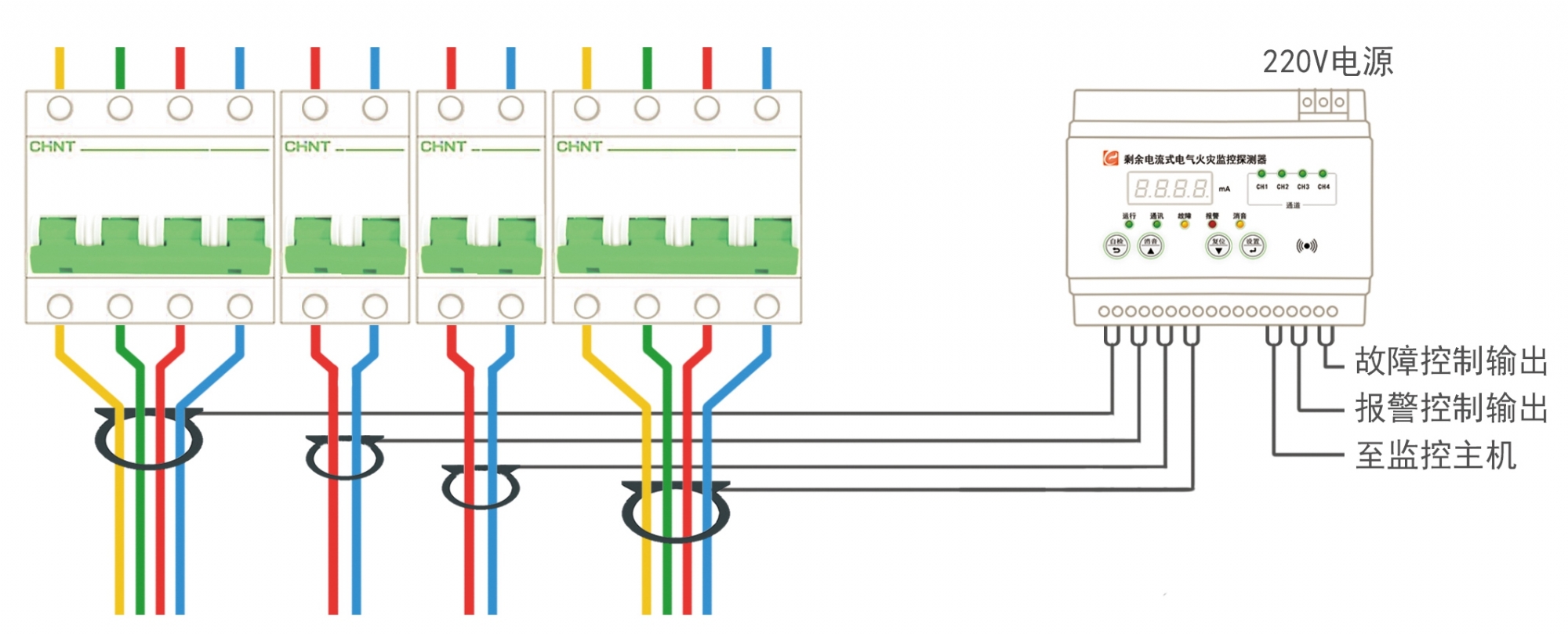

图7  系统构成

安装说明

   ● 电气火灾监控探测器安装在配电箱、柜里面的导轨上，探测器两边可用固定卡定位，以防脱落和左右移动。

   ● 剩余电流监测：AC380V要将三火一零同时穿过剩余电流互感器，AC220V要将一火一零同时穿过剩余电流互感器。

   ● 温度监测：温度传感器可用固定在线缆上、箱体上、空开上，以便有效监测被测点温度。



3. T201LW 组合式电气火灾监控探测器

        新一代智能型电气火灾监控探测器。可同时监测1路剩余电流1路温度，可独立显示独立工作，也可同时连接电气火灾监控设备组成系统工作。

        特点：探测器自身故障诊断、报警精度高、可靠性强（能有效防止误报、漏报）集小型化、多功能、简单实用、安装方便等。

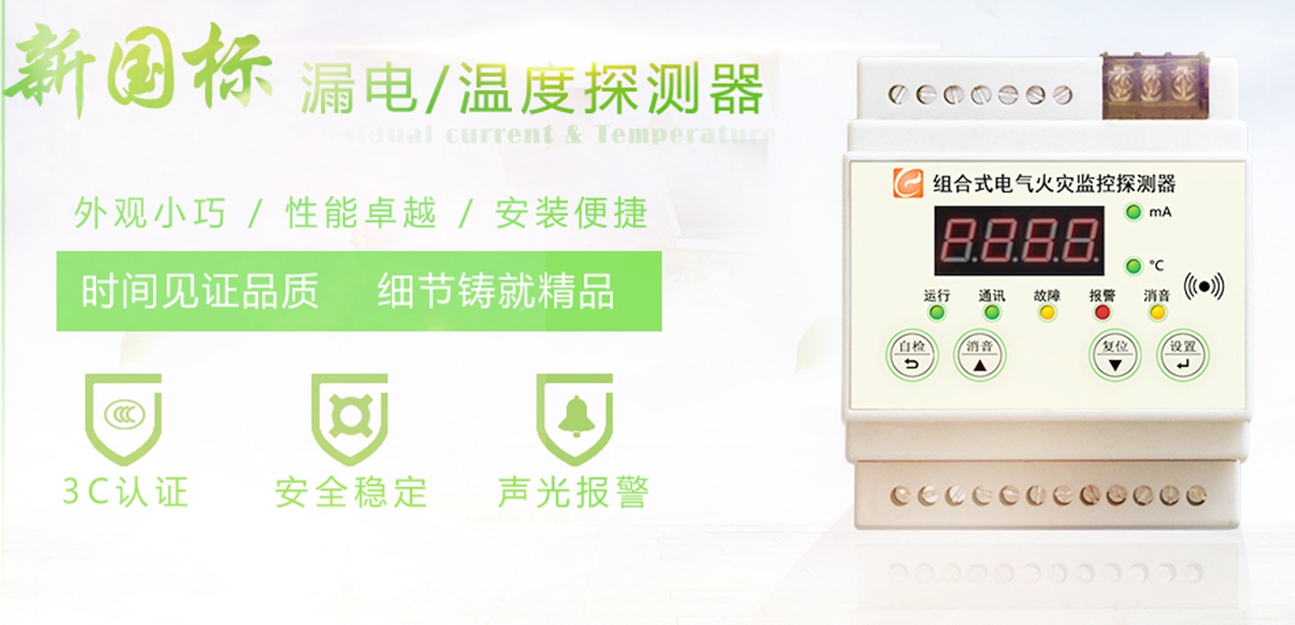

图8  T201LW 组合式电气火灾监控探测器



●产品型号：T201LW                                           ●产品名称：组合式电气火灾监控探测器

●工作电压：AC220V/50Hz                                  ●探测容量：1只互感器/1只温度传感器

●环境温度：-10℃-40℃                                       ●通讯接口：RS485

●报警设定：100-999mA 、温度60℃                   ●报警输出：无源触点（AC220V5A）

●故障输出：无源触点（AC220V5A）                   ●暗装方式：标准导轨式安装

●执行标准：GB14287.2.3-2014                               ●外形尺寸：72mm*89mm*58.7mm

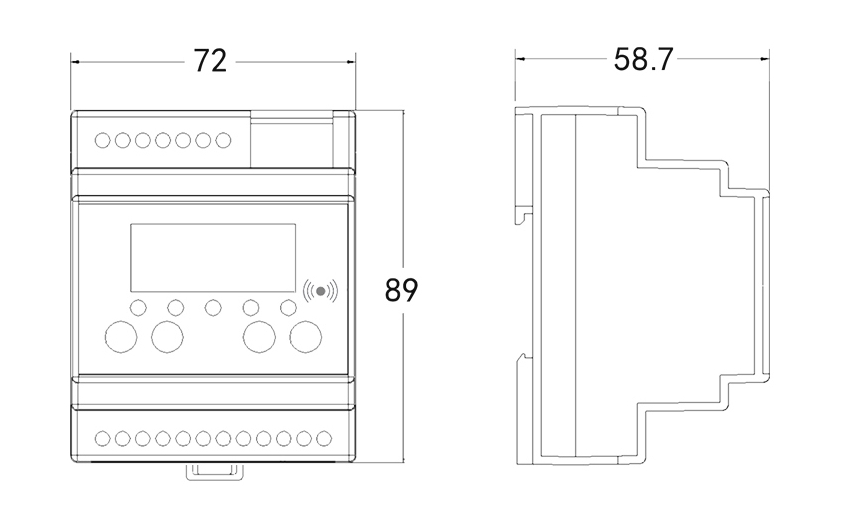

图9  外观尺寸

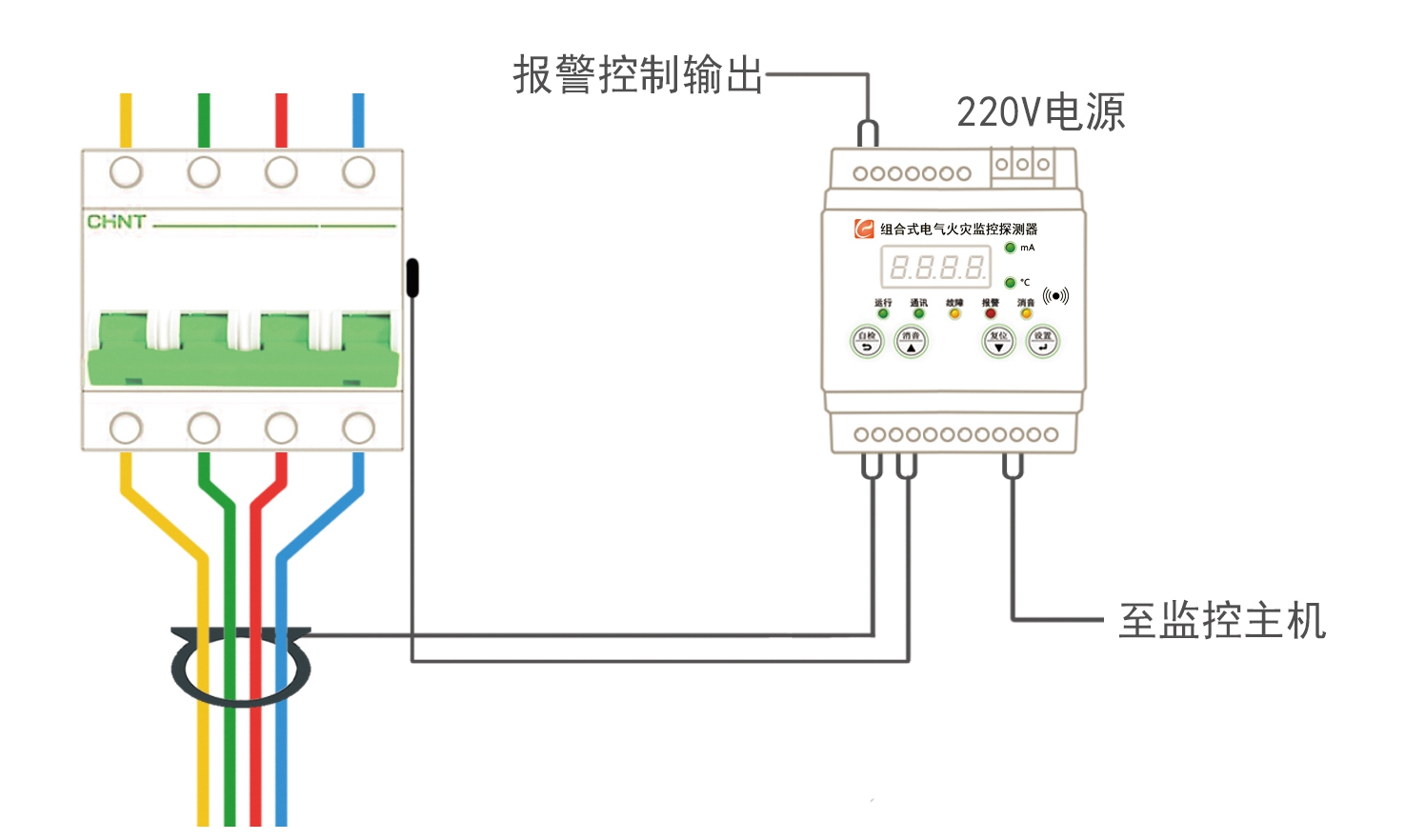

图10  系统构成

安装说明

   ● 组合式探测器安装在配电箱、柜里面的导轨上，探测器两侧可用固定卡定位，防止脱落及左右移动。

   ● 剩余电流监测：AC380V要将三火一零同时穿过剩余电流互感器，AC220V要将一火一零同时穿过剩余电流互感器。

   ● 温度监测：温度传感器可用固定在线缆上、箱体上、空开上，以便有效监测被测点温度。



第三节 电气火灾监控探测器型号表示方式

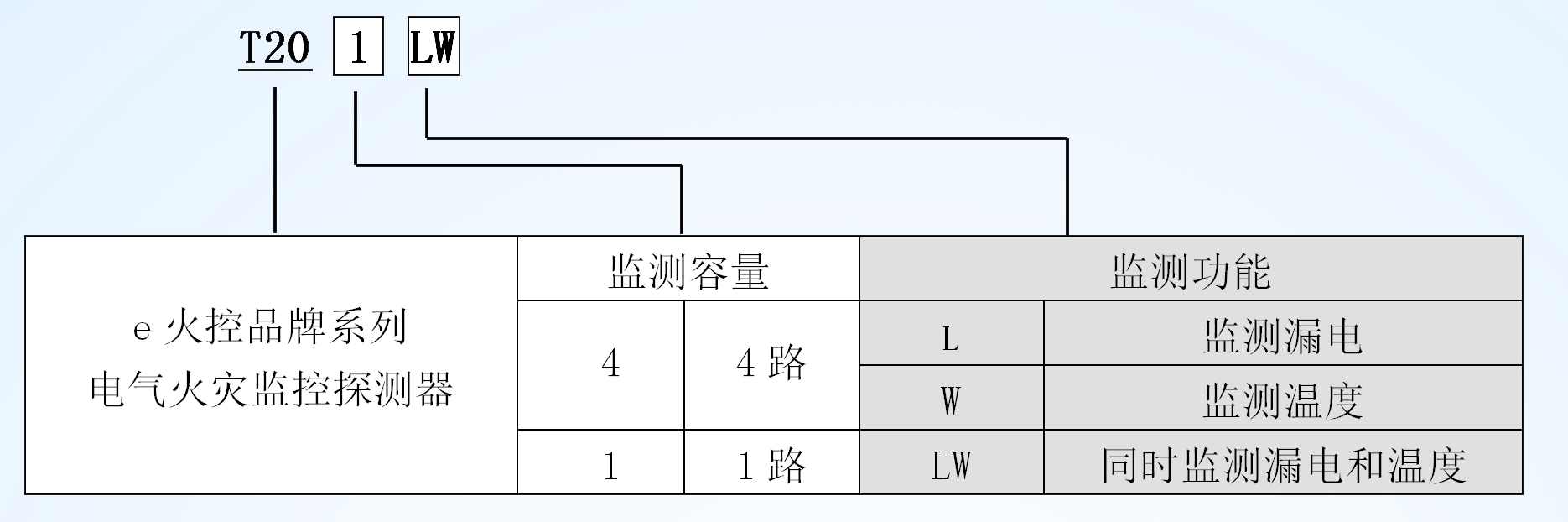

图11  电气火灾监控探测器型号表示方式



第四节 产品配置选型表

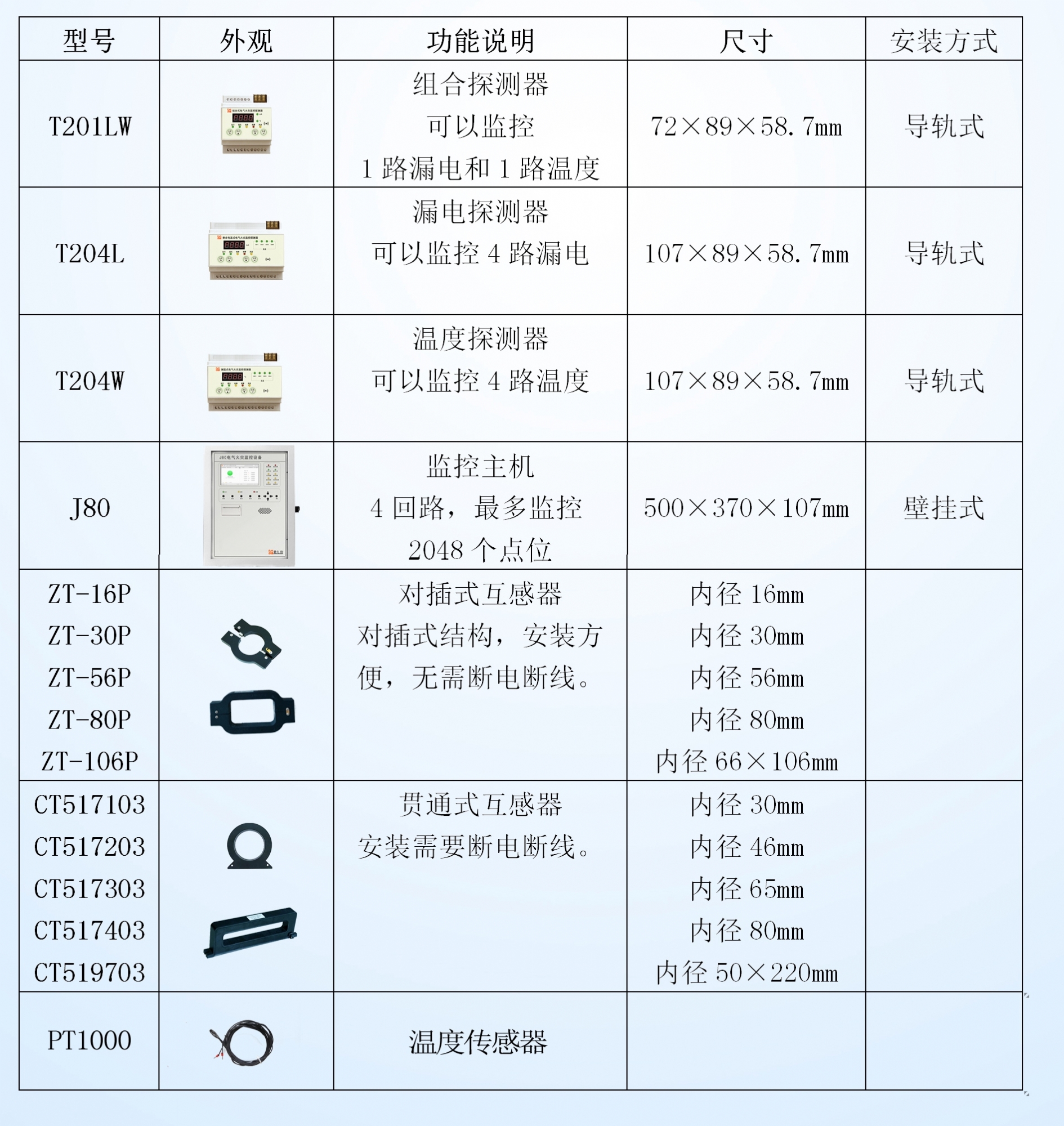

图12  产品配置选型表
